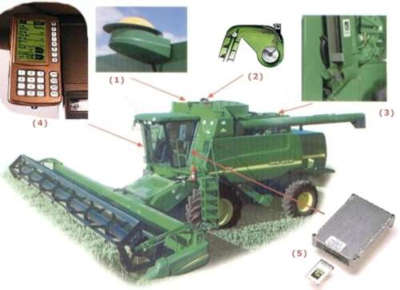

Receptor GPS (Global Position System) ( 1 ): sistema de antenas que recebe os sinais dos satélites, localizando instantaneamente a posição da colheitadeira no campo.

Sensor de fluxo de massa ( 2 ): localizado no elevador de grãos. Mede a quantidade de grãos que estão sendo colhidos em cada ponto da lavoura.

Sensor de umidade ( 3 ): mede a umidade dos grãos colhidos.

Display ( 4 ): permite ao operador acompanhar todas as informações em tempo real.

  Processador e cartão ( 5 ): recebe as informações da antena e dos sensores, registrando-os em um cartão magnético. Os dados armazenados no cartão são transferidos a um computador doméstico e tratados por um software (programa) específico, o JD Map, que fará o mapa de produtividade da lavoura.  Na figura a esquerda vemos o exemplo de um mapa de produtividade, onde podemos visualizar os diferentes pontos coloridos que indicam as variações de produtividade da propriedade.  Após a obtenção e organização dos dados, vem o processo de análise e interpretação das variações, a fim de corrigi-las. Depois é gerado o mapa de aplicação, para fazer o plantio, aplicação de fertilizantes e pulverização a taxas variáveis. Na figura abaixo você pode ver um ciclo completo com agricultura de precisão: colheita, análise dos dados, plantio e adubação a taxas variáveis, acompanhamento da lavoura e pulverização a taxas variáveis de aplicação.
